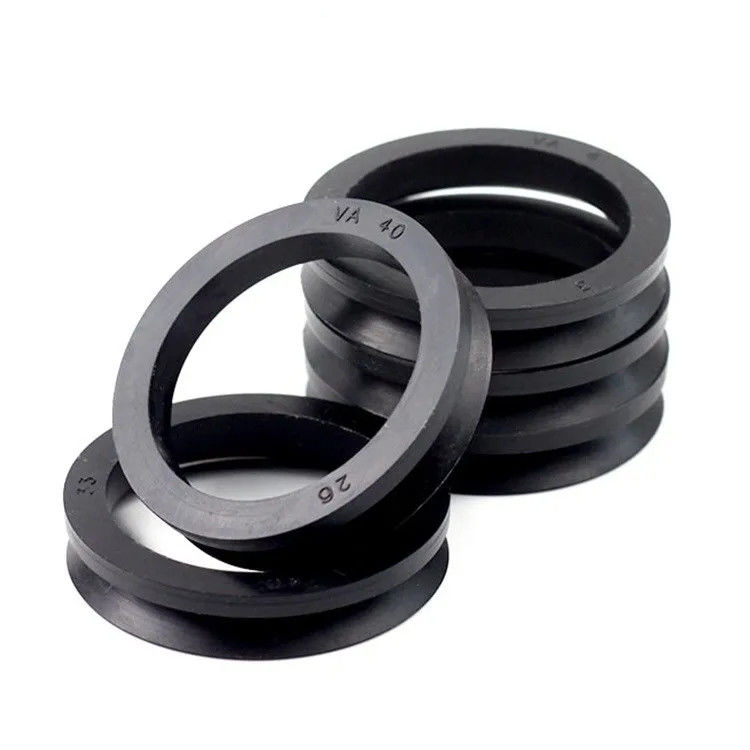

Wał typu Va z gumy NBR/FKM Należy stosować uszczelnienia wodne z pierścieniem V

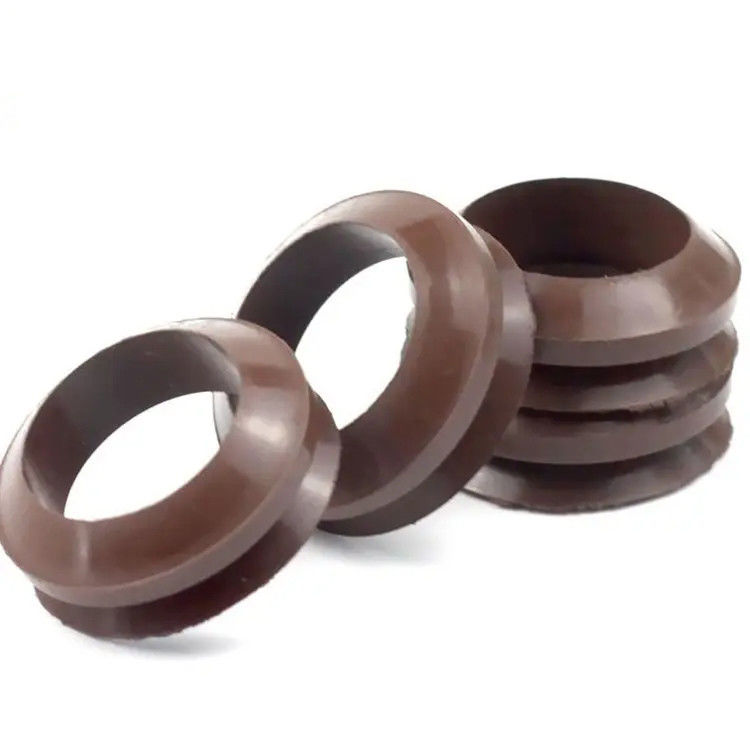

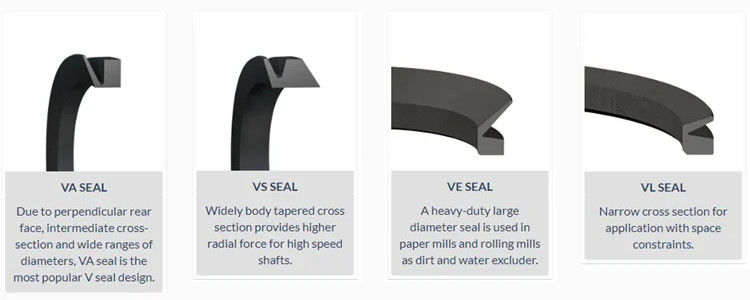

Pierścień uszczelniający VA jest przymocowany do wału i obraca się wraz z wałem.Ponadto zwężająca się warga uszczelniająca zapobiega przesunięciu kątowemu.Rolą pierścienia uszczelniającego typu VA jest zapobieganie przedostawaniu się zanieczyszczeń zewnętrznych i wyciekom smaru wewnętrznego.Pośrednia część łącząca może zapewnić, że warga uszczelniająca wytwarza niewielką siłę docisku na uszczelnionej powierzchni, aby uzyskać trwałe i skuteczne uszczelnienie.
| Materiał | Twardość | Prędkość | Temperatura ℃ |
| NBR (Nitryl, Buna-N) | 60-70 Shore A | <=8 m/s | -40 do +120 |
| FKM (FPM) | 60-70 Shore A | <=10 m/s | -30 do +220 |
Wał typu Va z gumy NBR/FKM Należy stosować uszczelnienia wodne z pierścieniem V
|
Zalety:
1) Czysty elastomer gumowy bez części metalowych
2) Ograniczone prace projektowe, brak wymagań dotyczących przetwarzania instalacji
3) Eliminacja obróbki powierzchni współpracującej wału i dokładności powierzchni, wymagań dotyczących twardości, powierzchnia wału nie musi być hartowana
4) Łatwa i niezawodna instalacja i demontaż
5) Nacisk powierzchniowy jest mały, więc siła tarcia jest mała, straty tarcia i ciepło tarcia są małe, a żywotność jest długa
6) Zarówno uszczelnione, jak i pyłoszczelne |

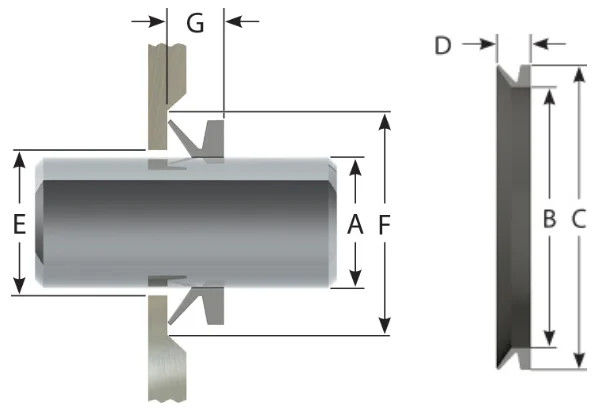

| Wymiary uszczelki | Wymiary obudowy | |||||||
| A | B | C | D | mi | F | G | ||
| Numer części | Średnica wału | ID | OD | Wysokość | ID | OD | Szerokość | |
| VA 003 | 2,70-3,50 | 2,50 | 5,50 | 3.00 | +1,00 | +4,00 | 2,50±0,30 | |
| VA 004 | 3,50-4,50 | 3.20 | 7.20 | 3,70 | +1,00 | +6,00 | 3,00±0,40 | |
| VA 005 | 4,50-5,50 | 4.00 | 8.00 | 3,70 | Ocena + 1,00 | +6,00 | 3,00± 0,40 | |
| VA 006 | 5,50-6,50 | 5.00 | 9.00 | 3,70 | +1,00 | +6,00 | 3,00± 0,40 | |
| VA 007 | 6.50-8.00 | 6.00 | 10.00 | 3,70 | +1,00 | +6,00 | 3,00±0,40 | |
| VA 008 | 8.00-9.50 | 7.00 | 11.00 | 3,70 | +1,00 | +6,00 | 3,00±0,40 | |
| VA010 | 9.50-11.50 | 9.00 | 15.00 | 5,50 | +2,00 | +9,00 | 4,50±0,60 | |
| VA 012 | 11.50-12.50 | 10.50 | 16.50 | 5,50 | Ocena + 2,00 | A+ 9,00 | 4,50± 0,60 | |
| VA 013 | 12.50-13.50 | 11.70 | 17.50 | 5,50 | +2,00 | +9,00 | 4,50±0,60 | |
| VA 014 | 13.50-15.50 | 12.50 | 18.50 | 5,50 | Ocena + 2,00 | +9,00 | 4,50± 0,60 | |
| VA 016 | 15.50-17.50 | 14.00 | 20.00 | 5,50 | Ocena + 2,00 | +9,00 | 4,50±0,60 | |
| VA 018 | 17.50-19.00 | 16.00 | 22.00 | 5,50 | Ocena + 2,00 | +9,00 | 4,50± 0,60 | |
| VA 020 | 19.00-21.00 | 18.00 | 26.00 | 7,50 | +2,00 | A+ 12.00 | 6,00±0,80 | |
| VA 022 | 21.00-24.00 | 20.00 | 28.00 | 7,50 | Ocena + 2,00 | A+ 12.00 | 6,00± 0,80 | |
| VA 025 | 24.00-27.00 | 22.00 | 30.00 | 7,50 | +2,00 | A+ 12.00 | 6,00±0,80 | |
| VA 028 | 27.00-29.00 | 25.00 | 33.00 | 7,50 | Ocena + 3,00 | A+ 12.00 | 6,00±0,80 | |
| VA 030 | 29.00-31.00 | 27.00 | 35.00 | 7,50 | +3,00 | +12,00 | 6,00±0,80 | |
| VA 032 | 31.00-33.00 | 29.00 | 37.00 | 7,50 | Ocena + 3,00 | A+ 12.00 | 6,00± 0,80 | |
| VA 035 | 33.00-36.00 | 31.00 | 39.00 | 7,50 | +3,00 | A+ 12.00 | 6,00±0,80 | |
| VA 038 | 36.00-38.00 | 34.00 | 42,00 | 7,50 | +3,00 | +12,00 | 6,00±0,80 | |
| VA040 | 38.00-43.00 | 36.00 | 46,00 | 9.00 | Ocena + 3,00 | A+ 15.00 | 7,00±1,00 | |
| VA045 | 43,00-48,00 | 40.00 | 50,00 | 9.00 | Ocena + 3,00 | A+ 15.00 | 7,00±1,00 | |
| VA050 | 48.00-53.00 | 45,00 | 55,00 | 9.00 | Ocena + 3,00 | A+ 15.00 | 7,00±1,00 | |
| VA055 | 53.00-58.00 | 49.00 | 59,00 | 9.00 | Ocena + 3,00 | A+ 15.00 | 7,00±1,00 | |
| VA060 | 58.00-63.00 | 54,00 | 64,00 | 9.00 | +3,00 | A+ 15.00 | 7,00±1,00 | |
| VA065 | 63.00-68.00 | 58,00 | 68,00 | 9.00 | +3,00 | +15,00 | 7,00±1,00 | |
| VA070 | 68.00-73.00 | 63,00 | 75,00 | 11.00 | Ocena + 4,00 | A+ 18.00 | 9,00± 1,20 | |
| VA 075 | 73,00-78,00 | 67,00 | 79,00 | 11.00 | +4,00 | +18,00 | 9,00±1,20 | |
| VA080 | 78.00-83.00 | 72,00 | 84,00 | 11.00 | +4,00 | +18,00 | 9,00± 1,20 | |
| Wymiary uszczelki | Wymiary obudowy | |||||||
| A | B | C | D | mi | F | G | ||
| Numer części | Średnica wału | ID | OD | Wysokość | ID | OD | Szerokość | |
| VA 085 | 83.00-88.00 | 76,00 | 88,00 | 11.00 | +4,00 | +18,00 | 9,00±1,20 | |
| VA090 | 88.00-93.00 | 81,00 | 93,00 | 11.00 | +4,00 | +18,00 | 9,00± 1,20 | |
| VA 095 | 93,00-98,00 | 85,00 | 97,00 | 11.00 | +4,00 | A+ 18.00 | 9,00±1,20 | |
| VA 100 | 98,00-105,00 | 90,00 | 102,00 | 11.00 | +4,00 | +18,00 | 9,00± 1,20 | |
| VA 110 | 105,00-115,00 | 99,00 | 113,00 | 12.80 | +4,00 | +21,00 | 10,50±1,50 | |
| VA 120 | 115,00-125,00 | 108,00 | 122,00 | 12.80 | +4,00 | +21,00 | 10,50±1,50 | |
| VA 130 | 125,00-135,00 | 117,00 | 131,00 | 12.80 | +4,00 | A+ 21.00 | 10,50±1,50 | |
| VA 140 | 135,00-145,00 | 126,00 | 140,00 | 12.80 | Ocena + 4,00 | +21,00 | 10,50±1,50 | |
| VA 150 | 145,00-155,00 | 135,00 | 149,00 | 12.80 | +4,00 | A+ 21.00 | 10,50±1,50 | |
| VA 160 | 155,00-165,00 | 144,00 | 160,00 | 14.50 | Ocena + 5,00 | +24,00 | 12,00 ±1,80 | |
| VA 170 | 165,00-175,00 | 153,00 | 169,00 | 14.50 | Ocena + 5,00 | A+ 24.00 | 12,00±1,80 | |
| VA 180 | 175,00-185,00 | 162,00 | 178,00 | 14.50 | +5,00 | A+ 24.00 | 12,00±1,80 | |
| VA 190 | 185,00-195,00 | 171,00 | 187,00 | 14.50 | Ocena + 5,00 | A+ 24.00 | 12,00±1,80 | |
| VA 199 | 195,00-210,00 | 180,00 | 196,00 | 14.50 | Ocena + 5,00 | A+ 24.00 | 12,00 ±1,80 | |
| VA 200 | 190,00-210,00 | 180,00 | 210,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00 ±4,00 | |
| VA 220 | 210,00-235,00 | 198,00 | 228,00 | 25.00 | A+ 10,00 | +45,00 | 20,00±4,00 | |
| VA 250 | 235,00-265,00 | 225,00 | 255,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 275 | 265,00-290,00 | 247,00 | 277,00 | 25.00 | A + 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 300 | 290,00-310,00 | 270,00 | 300,00 | 25.00 | +10,00 | +45,00 | 20.00出4.00 | |
| VA 325 | 310,00-335,00 | 292,00 | 322,00 | 25.00 | A + 10,00 | +45,00 | 20,00± 4,00 | |
| VA350 | 335,00-365,00 | 315,00 | 345,00 | 25.00 | A+ 10,00 | +45,00 | 20,00±4,00 | |
| VA 375 | 365,00-390,00 | 337,00 | 367,00 | 25.00 | A+ 10,00 | +45,00 | 20,00±4,00 | |
| VA400 | 390,00-430,00 | 360,00 | 390,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20.00 4.00 | |
| VA450 | 430,00-480,00 | 405,00 | 435,00 | 25.00 | +10,00 | +45,00 | 20.00出4.00 | |
| VA500 | 480,00-530,00 | 450,00 | 480,00 | 25.00 | +10,00 | A+ 45,00 | 20,00±4,00 | |
| VA550 | 530,00- 580,00 | 495,00 | 525,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA600 | 580,00-630,00 | 540,00 | 570,00 | 25.00 | +10,00 | A+ 45,00 | 20,00±4,00 | |
| VA650 | 630,00-665,00 | 600,00 | 630,00 | 25.00 | A+ 10,00 | +45,00 | 20,00± 4,00 | |
| VA700 | 665,00-705,00 | 630,00 | 660,00 | 25.00 | A+ 10,00 | +45,00 | 20,00±4,00 | |
| VA 725 | 705,00-745,00 | 670,00 | 700,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA750 | 745,00-785,00 | 705,00 | 735,00 | 25.00 | A+ 10,00 | +45,00 | 20,00±4,00 | |
| VA 800 | 785,00-830,00 | 745,00 | 775,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00 ±4,00 | |
| VA 850 | 830,00-875,00 | 785,00 | 815,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00 ± 4,00 | |
| VA900 | 875,00-920,00 | 825,00 | 855,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA950 | 920,00-965,00 | 865,00 | 895,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 1000 | 965,00-1015,00 | 910,00 | 940,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00 ± 4,00 | |
| Wymiary uszczelki | Wymiary obudowy | |||||||
| A | B | C | D | mi | F | G | ||
| Numer części | Średnica wału | ID | OD | Wysokość | ID | OD | Szerokość | |
| VA1100 | 1065,00- 1115,00 |
1000,00 | 1030,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA1150 | 1115,00- 1165,00 |
1045,00 | 1075,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA 1200 | 1165,00- 1215,00 |
1090,00 | 1120,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA1250 | 1215,00- 1270,00 |
1135,00 | 1165,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA 1300 | 1270,00- 1320,00 |
1180,00 | 1210,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA 1350 | 1320,00- 1370,00 |
1225,00 | 1255,00 | 25.00 | +10,00 | +45,00 | 20,00 ±4,00 | |
| VA 1400 | 1370,00- 1420,00 |
1270,00 | 1300,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA1450 | 1420,00- 1470,00 |
1315,00 | 1345,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA 1500 | 1470,00- 1520,00 |
1360,00 | 1390,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00 ±4,00 | |
| VA 1550 | 1520,00- 1570,00 |
1405,00 | 1435,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA1600 | 1570,00- 1620,00 |
1450,00 | 1480,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA1650 | 1620.00- 1670,00 |
1495,00 | 1525,00 | 25.00 | +10,00 | +45,00 | 20,00 ±4,00 | |
| VA 1700 | 1670,00- 1720.00 |
1540,00 | 1570,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA 1750 | 1720.00- 1770,00 |
1585,00 | 1615,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA 1800 | 1770,00- 1820.00 |
1630,00 | 1650,00 | 25.00 | +10,00 | +45,00 | 20,00 ±4,00 | |
| VA 1850 | 1820.00- 1870,00 |
1675,00 | 1705,00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
| VA 1900 | 1870.00- 1920.00 |
1720.00 | 1750,00 | 25.00 | +10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 1950 | 1920.00- 1970.00 |
1765,00 | 1795,00 | 25.00 | A+ 10,00 | A+ 45,00 | 20,00±4,00 | |
| VA 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25.00 | +10,00 | +45,00 | 20,00±4,00 | |
